滾筒應用介紹

適用于各類箱、包、托盤等件貨的輸送，散料、小件物品或不規則的物品需放在托盤上或周轉箱內輸送。能夠輸送單件重量很大的物料，或承受較大的沖擊載荷。

滾筒輸送線結構形式

按驅動方式可分為動力滾筒線和無動力滾筒線，按布置形式可分為水平輸送滾筒線、傾斜輸送滾筒線和轉彎滾筒線。還可按客戶要求特殊設計，以滿足各類客戶的要求。標準規滾筒線內寬度為200、300、400、500、1200mm等。也可按客戶需求 采用其它特殊規格。轉彎滾筒線標準轉彎內半徑為600、900、1200mm等，也可按客戶需求采用其它特殊規格。直段滾筒所用的滾筒直徑有38、50、 60、76、89mm等。

滾筒選擇

1、滾筒的長度選擇：

不同寬度的貨物應選適合寬度的滾筒，一般情況下采用“輸送物+50mm”。

2、滾筒的壁厚及軸徑選擇：

按照輸送物的重量平均分配到接觸的滾筒上，計算出每支滾筒的所需承重，從而確定滾筒的壁厚及軸徑。

3、滾筒材料及表面處理 ：

根據輸送環境的不同，確定滾筒所采用的材質和表面處理（碳鋼鍍鋅、不銹鋼、發黑還是包膠）。

4、選擇滾筒的安裝方式 ：

根據整體輸送機的具體要求，選擇滾筒的安裝方式: 彈簧壓入式, 內牙軸式, 全扁榫式, 通軸銷孔式等。

對于彎道機的錐形滾筒，其滾面寬度及錐度視貨物尺寸和轉彎半徑而定。

滾筒操作規程

1、必須戴好防塵口罩和手套。

2、清理滾筒必須有專人操作。開車前，檢查設備運轉是否正常，有無缺損，緊固件是否松動。

3、每批鑄件連同芯鐵不得超過滾筒容積的75%～80%。最大件重量不可超出規定。

4、裝料之前應將滾筒用銷子固定，以免裝料時發生旋轉傷人。

5、滾筒裝好鑄件后，應蓋好筒蓋，并用螺栓固緊。清理時先開動通風除塵設備，再開滾筒。

6、卸鑄件必須將滾筒蓋轉到正面，并用插銷固定后，才能打開筒蓋。

7、滾筒工作時，嚴禁人員接近。周?chē)坏枚逊盆T件或其它東西。

8、拋丸清理滾筒葉輪沒有完全停止轉動前，不得打開筒蓋。

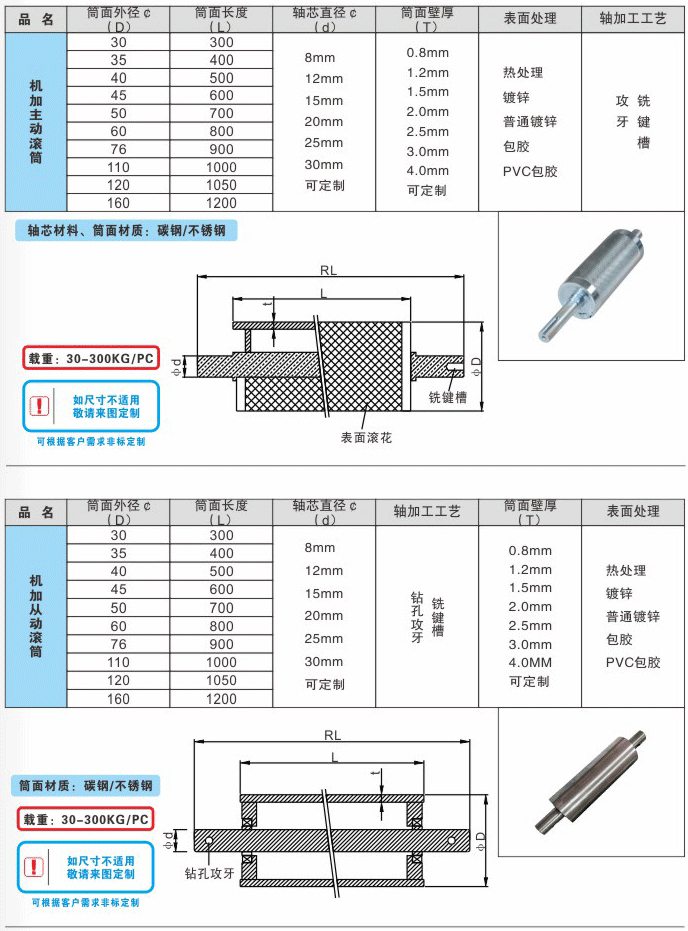

滾筒參數
